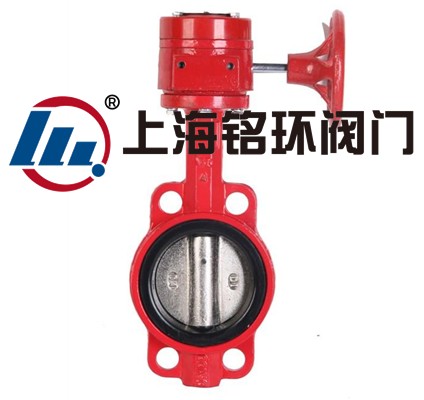

ZSXF中线型对夹信号蝶阀是我厂引进国外技术而自行开发的中线型蝶阀,它具有结构简单,密封可靠,开启轻便、寿命长、维护方便等优点。故被广泛地应用于给排水、建筑消防等系统各种管道上,尤其在消防管路中。本信号阀可明白无误的显示出阀门开关状态,具有直观、清晰、可靠的反映出消防系统中的工作状态,所以广泛、大量的适用于消防系统中。
主要技术参数
公称通经 |
公称压力 |
工作温度 |
密封试验 |
强度试验 |
适用介质 |
DN50~400mm |
1.0/1.6/2.5MPa |
-10℃~-80℃ |
1.1倍公称压力 |
1.5倍公称压力 |
水、油、气 |
主要零件材料
序号 |
零件名称 |
材质 |
序号 |
零件名称 |
材质 |
1 |
阀体 |
球铁、铸钢 |
7 |
密封圈 |
NBR。EPDM |
2 |
阀轴 |
SUS410/SUS316 |
8 |
圆垫片 |
SUS316/黄铜 |
3 |
蝶板 |
球铁喷塑、不锈钢 |
9 |
对开环 |
SUS316/黄铜 |
4 |
阀座 |
EPDM,PTEE |
10 |
挡圈 |
弹簧钢 |
5 |
衬套 |
青铜,聚四氟乙烯 |
- |
- |
- | |
