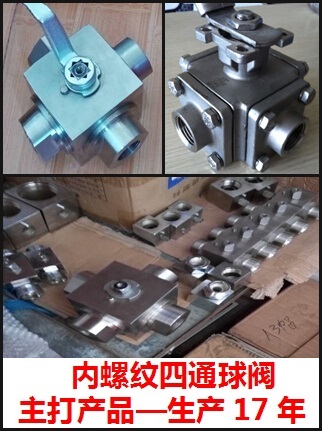

四通球阀



四通球阀结构特点:
  1.四面座四通球阀,流道形式有“L型”型和“T型”两类,具体选择根据所需工况而定。
  2.阀门结构分为浮动球结构和固定球结构两种结构类型。
  3.操作方式:手动、蜗杆-涡轮、气动、电动等各类形式。

四通球阀执行标准:

1 设计和制造:GB/T12237-1989; APl608。

2 检验和试验:GB/T13927-1992; APl 598。

3 连接标准:JB/T79]一2-1994; ASME/ANSI B165。

四通球阀详细介绍:

  四通球阀又称为四通循环阀:一 阀实现正反供水切换,每转90 ,供水方式切换一次,以前需四个阀门,供水时阀1、4 开启,阀2、3关闭;反向供水时阀2、3开启,阀1、4 关闭,现用一台四通球阀替代,操作方便。

四通球阀结构特点及用途:

  1、流体阻力小:球体和阀体的连接管道截面相等,且球体通道采用圆弧连接,介质通过球体是,流体阻力小。

  2、密封性能好:阀座采用具有一定弹性变形和高强度的PTFE材料,达到良好密封性能保证了阀门的稳定性。

  3、使用寿命长:阀门的阀芯和光见颈材料采用奥氏不锈钢,阀座材料选用PTFE,能达到良好的抗腐蚀性作用,延长了阀门的使用寿命。

四通球阀工作原理:

  如图所示“LL”型四通球阀只需操作扳手或执行器将球体转动90度,可同时对两种介质的流向进行切换,既方便又迅速,实现一阀多用的效果。

  优点:

  1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构,在阀门开启、关闭的位置设定限位,当阀门使用在关键装置上时,限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。

   2、阀杆采用A182F(1Cr13)整体锻造并调制处理,硬度达到HB220~250。阀杆通过平键或花键或方契与手柄连接,通用性强,拆装方便。阀杆设有防吹出结构。

  3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。

  4、根据需要,球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。

   5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构;DN150以下为浮球形式,DN200以下为固定球形式。

  6、球阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所
