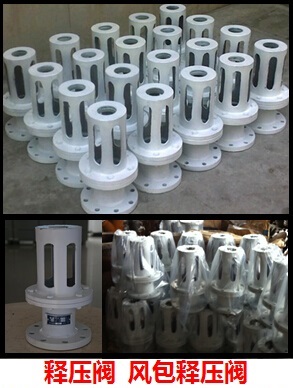

本厂生产释压阀



1、释压阀用途:

本释压阀用于矿里或空压机地面或井下空气压缩机系统中,安装在风包出口管路正对气流方向上,起安全保护作用。

各种规格的释压阀标准使用条件:

2、工作原理与结构特征:

本释压阀由气缸、活塞组、保护罩等组成(见图1)、气缸由左、右端法兰及气缸体组焊而成,为了增强耐磨性和防止生锈,气缸内表面镀硬铬。活塞组由卡板、O形密封圈、活塞、拉杆等组成。活塞组可从气缸左端装入并通过卡板对将活塞组固定在气缸中,使之无法左右移动。保护罩由法兰、简体和挡盖组焊而成。当释压阀释压时,保护罩可防止活塞飞出伤人,起安全保护作用。
  本释压阀安装在空气压缩机系统中风包出口管路正对气流方向上,当空压机系统正常工作时,系统压力≤0.785(8kgf/cm2 ),在此压力下,释对阀正常工作。当风包因积炭着火或由于某种原因导致风包内气体爆炸时,系统内温度、压力瞬时升高,当压力升至1.03±0.049MPa(10.5±0.5kgf/cm2)时,拉杆立即拉断,释压阀释压,风包及管路中的高温、高压气体得以迅速释放,从而起到缓解爆炸冲击波,避免产生事故的作用。

3、安装与调整:

释压阀安装于空气压缩机系统中风包出口管路正对气流向上,距风包出口为3-4米。安装时应注意以下几点:
一、释压阀释压方向不要向正对行人,设备及易损物件,防止释压阀释压时造成事故。
二、释压阀活塞组在气缸中的松紧程度应适当,应不漏气。
三、安装前检查拉杆,不应有锈蚀,变形现象。
四、安装时,O形密封圈涂上防腐油。
五、释压阀安装好以后,应检查气缸活塞、法兰连接处、管路等,不应有漏气现象。
六、释压阀缸体和保护罩应同心,保护罩内孔不应有毛刺、飞边、脏物等,以免影响释压阀正常工作。
七、保护罩上的六个长园排气孔不应堵塞,以保持流通面积大于二倍活塞面积。

4、使用与维护:

一、正常工作时,空气压缩机系统压力不应超过7.84×105Pa(8kgf/cm2)
二、经常用检查释硬度阀气缸、活塞、法兰连接处及管路,不应有漏气现象,各紧固部分不应松动。
三、应固定专人定期进行检查、维护。释压阀正常工作时,每月至少检查一次,检查拉杆延细、锈蚀的情况,检查O形密封圈的弹性及密封情况。原则上每六个月更换一次拉杆,如遇特殊情况,如释压,严重锈蚀或明显延细等。应及时更换。
