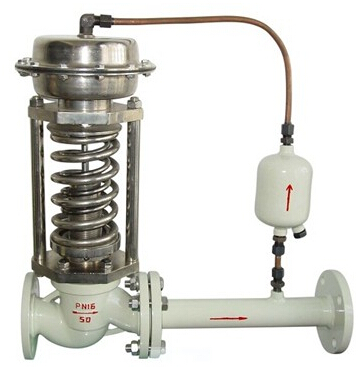

自力式蒸汽压力调节阀ZZY是一种无需外加驱动能源，依靠被调介质自身的压力为动力源及其介质压力变化，按预定设定值，进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀，自成一个独立的仪表控制系统。 该产品由低流阻单座(套筒)阀体、波纹管(套筒)平衡件及执行机构组成。是符合国际标准的新一代阀门产品。
该产品由于无需外来能源，产品结构简单，使用方便，维护工作量少等优点，特别适用于城市供热、供暖及无外界供电、供气且又需控制蒸汽压力的场合。据国外报道，城市供热、供暖系统采用该产品，节能效率比以前提高30%-40%，效果显著。
自力式蒸汽压力调节阀其特点：
1、无需外加驱动能源的节能型自控系统，设备费用低，适用于爆炸性环境；
2、结构简单，维护工作量小；
3、设定点可调且范围宽，便于用户在设定范围内连续调整；
4、膜片式执行机构较气缸式机构检测精度高，动作灵敏；
5、阀内采用压力平衡机构，使调节阀反应灵敏、控制精确、允许压差大。
自力式蒸汽压力调节阀主要技术参数和性能指标：
|
公称通径（DN） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数（KV） |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
|
额定行程（mm） |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
60 |
70 |
|
公称压力（MPa） |
1.6 4.0 6.4 |
|
压力调节范围（Mpa） |
15~50 40~80 60~140 120~220 160~220 200~260240~300 280~350 330~400 380~450 480~560 540~620600~700 680~800 780~900 880~1000 950~1500 1000~2500 |
|
流量特性 |
快开 |
|
调节精度% |
±5 |
|
使用温度（℃） |
≤350 |
|
1、允许泄漏量 |
硬密封（1/h） |
单座：≤10-4阀额定容量（IV）级；双座、套筒：≤5×10-4阀额定容量（II级） |
|
软密封（1/h） |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.7 |
4.0 |
6.75 |
11.10 |
16.0 |
|
2、减压比 |
最大 |
10 |
|
最小 |
1.25 | |
