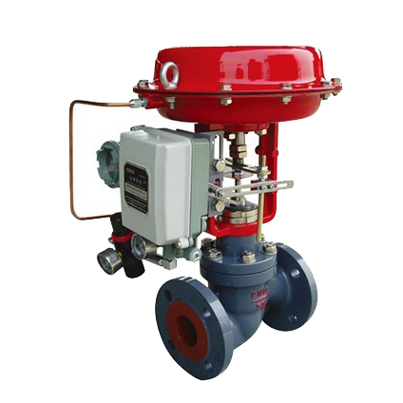

气动薄膜笼式单座阀ZXG系列是一压力ZXG系列气动薄膜笼式单座调节阀是一中压力平衡型调节阀,采用笼式套筒导向、单座密封结构,配用多弹簧执行机构,流道呈S型,选用进口MA43系列平衡密封环。整体具有工作平稳、允许压差大、流量特性精确、噪音低等特点。特别适用于允许泄露小,阀前后压差较大工作场合。
本系列产品有标准型、散热型、低温型、调节切断型、波纹管密封型等多种型式。产品公称压力等级有PN(Mpa)1.6 、4.0、6.4、10.0;阀体口径范围DN(mm)20 ~ 200;适用流体温度-150 ~ +250oC范围内多种档次;泄漏量标准有IV级、V级、VI级;流量特性有直线、等百分比。多种品格规格可供选择。
气动薄膜笼式单座阀产品特点: 1、顶导向单座调节阀,结构紧凑,部件少、易维修。 2、金属阀芯适用多种工作场合,达IV级泄漏标准,ZXPQ型软密封结构阀芯达VI级泄漏标准。 3、阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。 4、可调范围大,固有可调比为50。 5、执行机构采用多弹簧结构,高度减少30%、重量减轻30%。 6、ZXPV型波纹管密封型调节阀,对移动的阀杆形成完全的密封,堵绝流体外漏。 7、ZXPJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合。 气动薄膜笼式单座阀零件材料: 阀体、阀盖:HT200,ZG230-450,ZG1Cr18Ni9Ti 阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊 软密封阀芯:增强聚四氟乙烯 填料:聚四氟乙烯,柔性石墨 波纹管:1Cr18Ni9Ti 垫片:橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片 膜盖:A3 波纹膜片:丁晴橡胶夹增强涤纶织物 弹簧:60SIMN 阀杆、推杆:2Cr13、1Cr18Ni9Ti 衬套:2Cr13 气动薄膜笼式单座阀执行机构 型 式:多弹簧式薄膜执行机构 ZP280B/K,ZP400B/K,ZP600B/K, ZP1000B/K 阀 作 用:正作用,反作用 膜片材料:丁腈橡胶夹增强涤纶织物 弹簧量程:20~100KPa,40~200KPa 80~240KPa 供气压力:0.14~0.4MPa 信号接口:内螺纹M16×1.5(M10×1) 环境温度:-30℃~+70℃ 附 件(根据要求配置) 定位器,空气过滤减压阀,手轮机构,限位开关,电磁阀,阀位传送器,继动器,保位阀,其它 |
