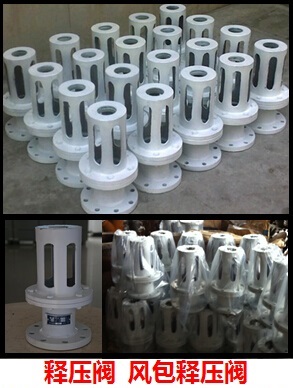

风包释压阀QHF型



1、风包释压阀用途:

风包释压阀用于矿里或空压机地面或井下空气压缩机系统中,安装在风包出口管路正对气流方向上,起安全保护作用。

各种规格的释压阀标准使用条件:

2、工作原理与结构特征:

风包释压阀由气缸、活塞组、保护罩等组成(见图1)、气缸由左、右端法兰及气缸体组焊而成,为了增强耐磨性和防止生锈,气缸内表面镀硬铬。活塞组由卡板、O形密封圈、活塞、拉杆等组成。活塞组可从气缸左端装入并通过卡板对将活塞组固定在气缸中,使之无法左右移动。保护罩由法兰、简体和挡盖组焊而成。当释压阀释压时,保护罩可防止活塞飞出伤人,起安全保护作用。
  本风包释压阀安装在空气压缩机系统中风包出口管路正对气流方向上,当空压机系统正常工作时,系统压力≤0.785(8kgf/cm2 ),在此压力下,释对阀正常工作。当风包因积炭着火或由于某种原因导致风包内气体爆炸时,系统内温度、压力瞬时升高,当压力升至1.03±0.049MPa(10.5±0.5kgf/cm2)时,拉杆立即拉断,释压阀释压,风包及管路中的高温、高压气体得以迅速释放,从而起到缓解爆炸冲击波,避免产生事故的作用。

3、安装与调整:

风包释压阀安装于空气压缩机系统中风包出口管路正对气流向上,距风包出口为3-4米。安装时应注意以下几点:
一、风包释压阀释压方向不要向正对行人,设备及易损物件,防止释压阀释压时造成事故。
二、风包释压阀活塞组在气缸中的松紧程度应适当,应不漏气。
三、安装前检查拉杆,不应有锈蚀,变形现象。
四、安装时,O形密封圈涂上防腐油。
五、风包释压阀安装好以后,应检查气缸活塞、法兰连接处、管路等,不应有漏气现象。
六、风包释压阀缸体和保护罩应同心,保护罩内孔不应有毛刺、飞边、脏物等,以免影响释压阀正常工作。
七、保护罩上的六个长园排气孔不应堵塞,以保持流通面积大于二倍活塞面积。

4、使用与维护:

一、正常工作时,空气压缩机系统压力不应超过7.84×105Pa(8kgf/cm2)
二、经常用检查释硬度阀气缸、活塞、法兰连接处及管路,不应有漏气现象,各紧固部分不应松动。
三、应固定专人定期进行检查、维护。释压阀正常工作时,每月至少检查一次,检查拉杆延细、锈蚀的情况,检查O形密封圈的弹性及密封情况。原则上每六个月更换一次拉杆,如遇特殊情况,如释压,严重锈蚀或明显延细等。应及时更换。
